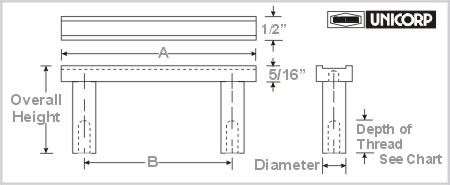

Extruded Handle - Bar Handle 5/16" x 1/2" - 2 Legs - Aluminum Insert (ED - Series) Black Anodized Aluminum Insert ![]() Back To Handles Page *Slightly Chamfered to Permit Smooth Entry / Fit. |
|||||||
Black Vinyl insert is standard. Other color or wood grain vinyl available upon special order. Legs: This style handle may be ordered with either 5/16" or 3/8" diameter legs. To order 5/16" diameter legs: Add "A" to Part Number. To order 3/8" diameter legs: Add "B" to Part Number. Example: ED145A / ED145B |
|||||||
![]() |
|||||||
CHOOSE and write down your PART NUMBER then Go to ![]() |
|||||||
5/16" x 1/2" Aluminum Extrusion 1- 1/16"Overall Height |
5/16" x 1/2" Aluminum Extrusion 1- 3/16" Overall Height |
||||||
8- 32 Threads |
10- 32 Threads |
A | B |
8- 32 Threads |
10- 32 Threads |
A | B |
ED101 | ED112 | 2- 7/8" | 2" | ED123 | ED134 | 2- 7/8" | 2" |
ED102 | ED113 | 3- 1/8" | 2- 1/4" | ED124 | ED135 | 3- 1/8" | 2- 1/4" |
ED103 | ED114 | 3- 3/8" | 2- 1/2" | ED125 | ED136 | 3- 3/8" | 2- 1/2" |
ED104 | ED115 | 3- 7/8" | 3" | ED126 | ED137 | 3- 7/8" | 3" |
ED105 | ED116 | 4- 1/8" | 3- 1/4" | ED127 | ED138 | 4- 1/8" | 3- 1/4" |
ED106 | ED117 | 4- 3/8" | 3- 1/2" | ED128 | ED139 | 4- 3/8" | 3- 1/2" |
ED107 | ED118 | 4- 7/8" | 4" | ED129 | ED140 | 4- 7/8" | 4" |
ED108 | ED119 | 5- 1/8" | 4- 1/4" | ED130 | ED141 | 5- 1/8" | 4- 1/4" |
ED109 | ED120 | 5- 3/8" | 4- 1/2" | ED131 | ED142 | 5- 3/8" | 4- 1/2" |
ED110 | ED121 | 5- 7/16" | 4- 9/16" | ED132 | ED143 | 5- 7/16" | 4- 9/16" |
ED111 | ED122 | 5- 7/8" | 5" | ED133 | ED144 | 5- 7/8" | 5" |
5/16" x 1/2" Aluminum Extrusion 1- 5/16" Overall Height |
5/16" x 1/2" Aluminum Extrusion 1- 7/16" Overall Height |
||||||
8- 32 Threads |
10- 32 Threads |
A | B |
8- 32 Threads |
10- 32 Threads |
A | B |
ED145 | ED156 | 2- 7/8" | 2" | ED167 | ED178 | 2- 7/8" | 2" |
ED146 | ED157 | 3- 1/8" | 2- 1/4" | ED168 | ED179 | 3- 1/8" | 2- 1/4" |
ED147 | ED158 | 3- 3/8" | 2- 1/2" | ED169 | ED180 | 3- 3/8" | 2- 1/2" |
ED148 | ED159 | 3- 7/8" | 3" | ED170 | ED181 | 3- 7/8" | 3" |
ED149 | ED160 | 4- 1/8" | 3- 1/4" | ED171 | ED182 | 4- 1/8" | 3- 1/4" |
ED150 | ED161 | 4- 3/8" | 3- 1/2" | ED172 | ED183 | 4- 3/8" | 3- 1/2" |
ED151 | ED162 | 4- 7/8" | 4" | ED173 | ED184 | 4- 7/8" | 4" |
ED152 | ED163 | 5- 1/8" | 4- 1/4" | ED174 | ED185 | 5- 1/8" | 4- 1/4" |
ED153 | ED164 | 5- 3/8" | 4- 1/2" | ED175 | ED186 | 5- 3/8" | 4- 1/2" |
ED154 | ED165 | 5- 7/16" | 4- 9/16" | ED176 | ED187 | 5- 7/16" | 4- 9/16" |
ED155 | ED166 | 5- 7/8" | 5" | ED177 | ED188 | 5- 7/8" | 5" |
5/16" x 1/2" Aluminum Extrusion 1- 1/2"Overall Height |
|||||||
8- 32 Threads |
10- 32 Threads |
A | B |
![]() |
|||
ED189 | ED200 | 2- 7/8" | 2" | ||||
ED190 | ED201 | 3- 1/8" | 2- 1/4" | ||||
ED191 | ED202 | 3- 3/8" | 2- 1/2" | ||||
ED192 | ED203 | 3- 7/8" | 3" | ||||
ED193 | ED204 | 4- 1/8" | 3- 1/4" | ||||
ED194 | ED205 | 4- 3/8" | 3- 1/2" | ||||
ED195 | ED206 | 4- 7/8" | 4" | ||||
ED196 | ED207 | 5- 1/8" | 4- 1/4" | ||||
ED197 | ED208 | 5- 3/8" | 4- 1/2" | ||||
ED198 | ED209 | 5- 7/16" | 4- 9/16" | ||||
ED199 | ED210 | 5- 7/8" | 5" | ||||
![]() |
![]() |
||||||
